ADVBN-8

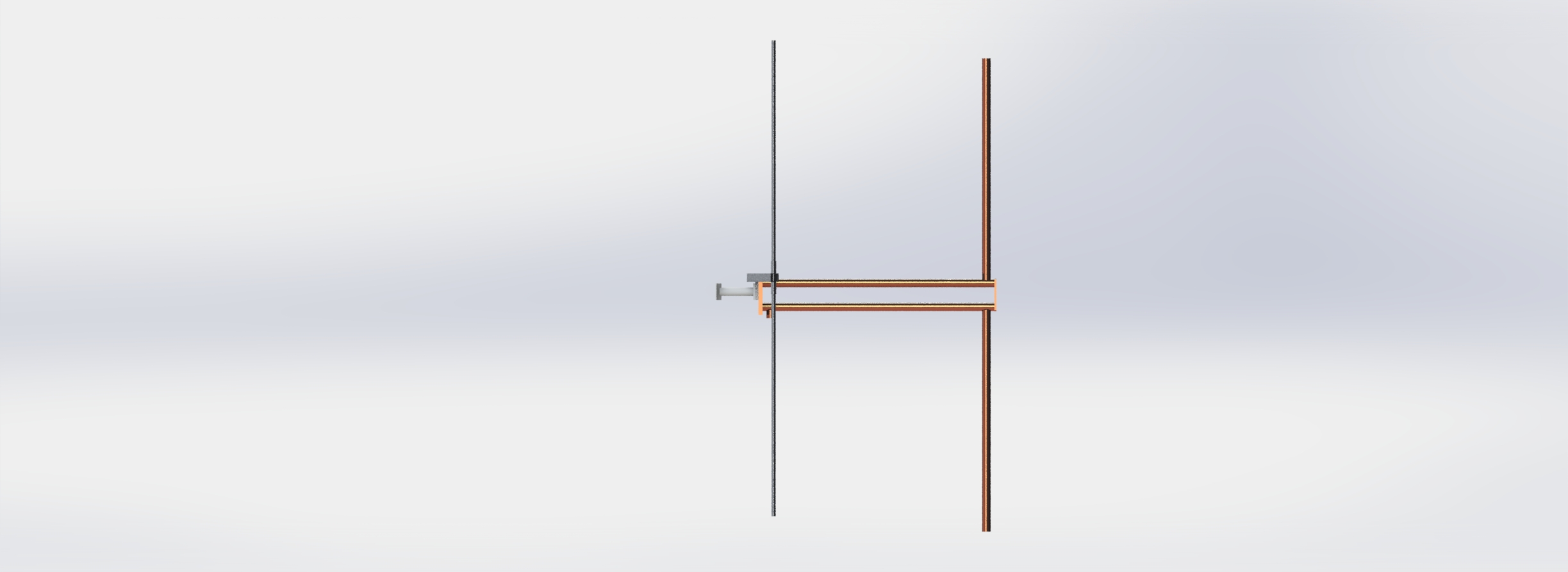

ANTENA FM DIPOLO VERTICAL 8
Sistema omnidirecional FM em polarização vertical com oito elementos, alimentação interna por linha rígida e capacidade opcional de tilt e null-fill.
Desempenho RF
Diagramas de irradiação
Alterne o corte, a projeção e a unidade sem recarregar a página.
Especificação consolidada
Dados técnicos
Características elétricas
| Faixa de frequência | 76–108 MHz |
|---|---|
| Ganho | 11.16 dBi |
| Origem do ganho | Referência cadastral |
| HPBW horizontal | 198.697 ° |
| HPBW vertical | 6.33056 ° |
| Polarização | Vertical |
| Potência máxima | 5000 W |
| Conector | EIA 1 5/8″ ou EIA 3 1/8″ |
| Número de elementos | 8 |
| Ganho nominal sem tilt/null-fill | 9,01 dBd |
| Impedância de entrada | 50 Ω |
| VSWR máximo | 1,2:1 em topo / 1,5:1 em lateral |
| Conector de entrada | EIA 1 5/8″ ou EIA 3 1/8″ |
| Potência máxima por elemento | 5 kW |
| Pressurização | plena |
| Velocidade máxima do vento | 180 km/h |
| HPBW horizontal declarado na referência | 198,97° |
| HPBW vertical declarado na referência | 7,17° |
Características mecânicas
| Peso | 34 kg |
|---|---|
| Dimensões | 1,70 × 0,81 m (AA × L) |
| Número de elementos | 8 |
| Altura da antena (AA) | 1,70 m |
| Largura da antena (L) | 0,81 m |
| Área de exposição (CaAc) | 1,28 m² |
| Peso com interconexão em linha rígida | 34 kg |
| Montagem | topo ou lateral |
| Alimentação | inferior ou central |
Condições ambientais
Dados ambientais não informados no cadastro técnico.
Controle e interfaces
| RET | — |
|---|---|
| AISG | — |
| Conector | EIA 1 5/8″ ou EIA 3 1/8″ |
Documentação oficial
Downloads e autenticidade
Datasheet técnico PDF
Documento A4 gerado no backend, numerado, versionado e assinado.
Validação por QR Code
Versão 1.1 · SHA-256 e assinatura HMAC verificados no portal EFTX.
Consultar validação
