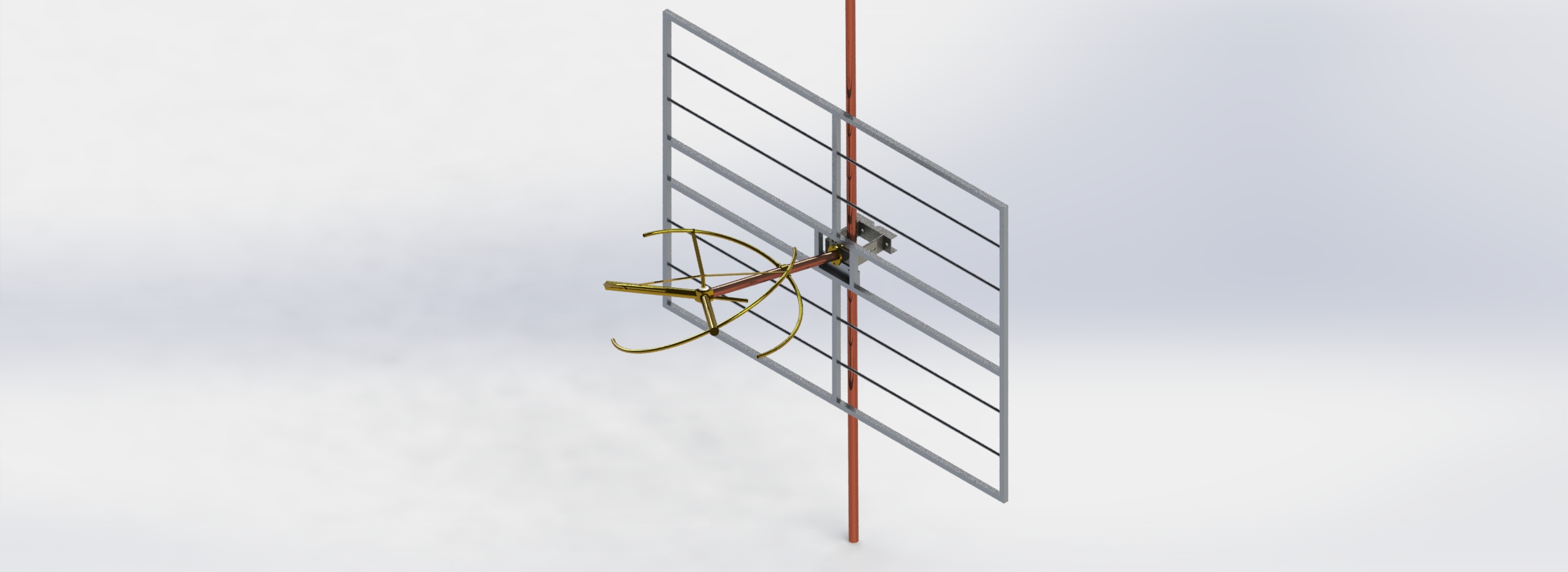

ANTENA FM ANEL CIRCULAR COM REFLETOR
Antena ANTENA FM ANEL CIRCULAR, faixa 76.1–107.9 MHz, polarização Circular direita. COM REFLETOR EM GRADE
Desempenho RF
Diagramas de irradiação
Alterne o corte, a projeção e a unidade sem recarregar a página.
Especificação consolidada
Dados técnicos
Características elétricas
| Faixa de frequência | 76.1–107.9 MHz |
|---|---|
| Ganho | 2.15 dBi |
| Origem do ganho | Referência cadastral |
| HPBW horizontal | 215.059 ° |
| HPBW vertical | 83.8495 ° |
| Polarização | Circular direita |
| Potência máxima | — |
| Conector | — |
| Circularidade | < 1,5 dB (espaço livre) |
| Quantidade de Níveis | 1,2,3,4,6,8,12 |
Características mecânicas
| Peso | — |
|---|---|
| Dimensões | — |
| Número de elementos | — |
| Material Empregado | Estrutura em latão e cobre; Fixadores em aço inox e isoladores em PTFE; Estrutura de sustentação em aço galvanizado |
| Montagem | Fornecida com suportes compatíveis com tubos de 3,5" a 10" em aço |
| Acabamento | Pintura na cor vermelha |
| Acessórios | Divisores de potência construídos em latão e cobre com contatos internos prateados |
| Embalagem | Caixa de madeira |
| Padrões de alimentação | Os sistemas podem ser fornecidos alimentados com linhas rígidas ou com divisor e cabos. Sistemas com linhas rígidas construídos com alimentação central. |
| Altura da antena | 350 mm |
| Centro de radiação | 175 mm |
Condições ambientais
Dados ambientais não informados no cadastro técnico.
