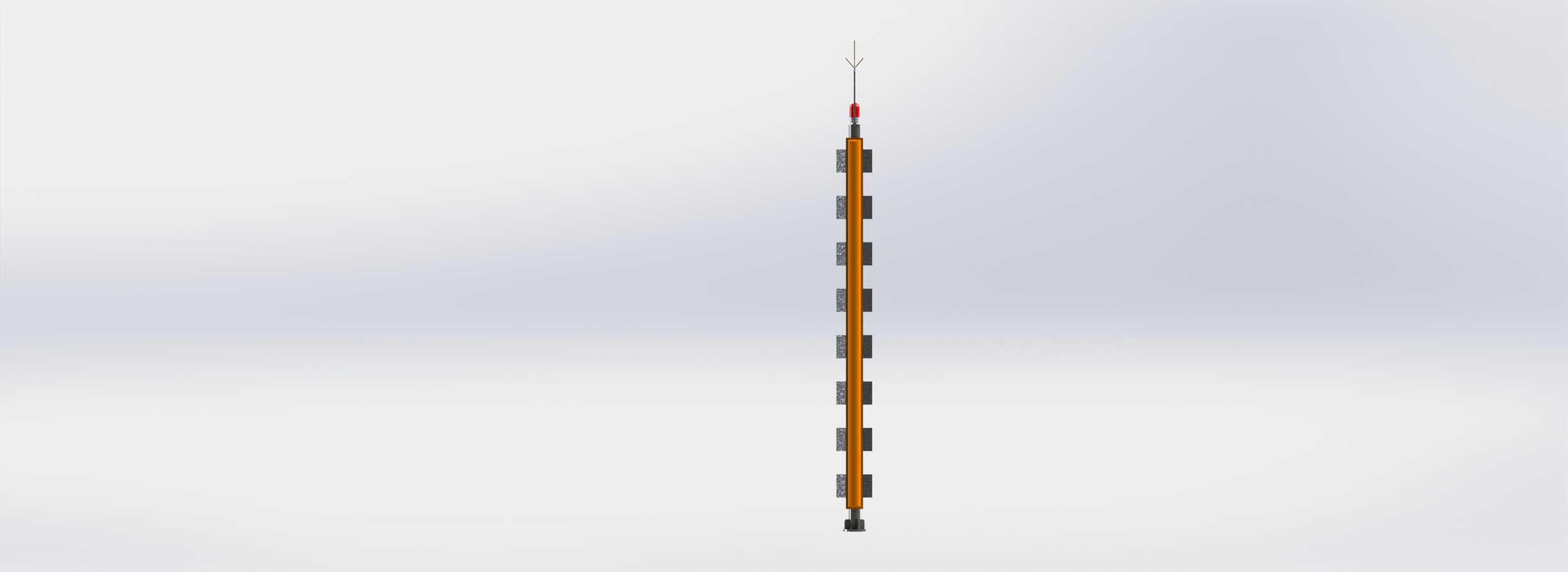

ANTENA SLOT UHF - CAVIDADE - Pol. Elíptica
Antena cavidade de fendas, polarização circular ou elíptica para TV DIGITAL UHF canal 14-52. Diagrama direcional, omnidirecional ou específico. Montagem em topo ou lateral de torre. Variada gama de diagramas de radiação, potências de entrada e ganhos.
Desempenho RF
Diagramas de irradiação
Alterne o corte, a projeção e a unidade sem recarregar a página.
Especificação consolidada
Dados técnicos
Características elétricas
| Faixa de frequência | 470–704 MHz |
|---|---|
| Ganho | 2.15 dBi |
| Origem do ganho | Referência cadastral |
| HPBW horizontal | 82.3934 ° |
| HPBW vertical | 46.8125 ° |
| Polarização | Elíptica direita |
| Potência máxima | — |
| Conector | — |
| Largura de faixa | 6 MHz ou 12 MHz (opcional) |
| Quantidade de fendas | 2, 4, 6, 8, 12 ou 16 fendas |
| Velocidade Máx. vento | 180 km/h |
| Frequency range | 470.0 a 704.0 MHz |
| Polarization | circular |
Características mecânicas
| Peso | — |
|---|---|
| Dimensões | Vide tabela |
| Número de elementos | — |
| Dimensões e esforços | Vide tabela |
| Wind speed | 180.0 km/h |
| Materials | especificacoes, potencia max, de acordo com projeto |
Condições ambientais
Dados ambientais não informados no cadastro técnico.
Controle e interfaces
| RET | — |
|---|---|
| AISG | — |
| Conector | — |
