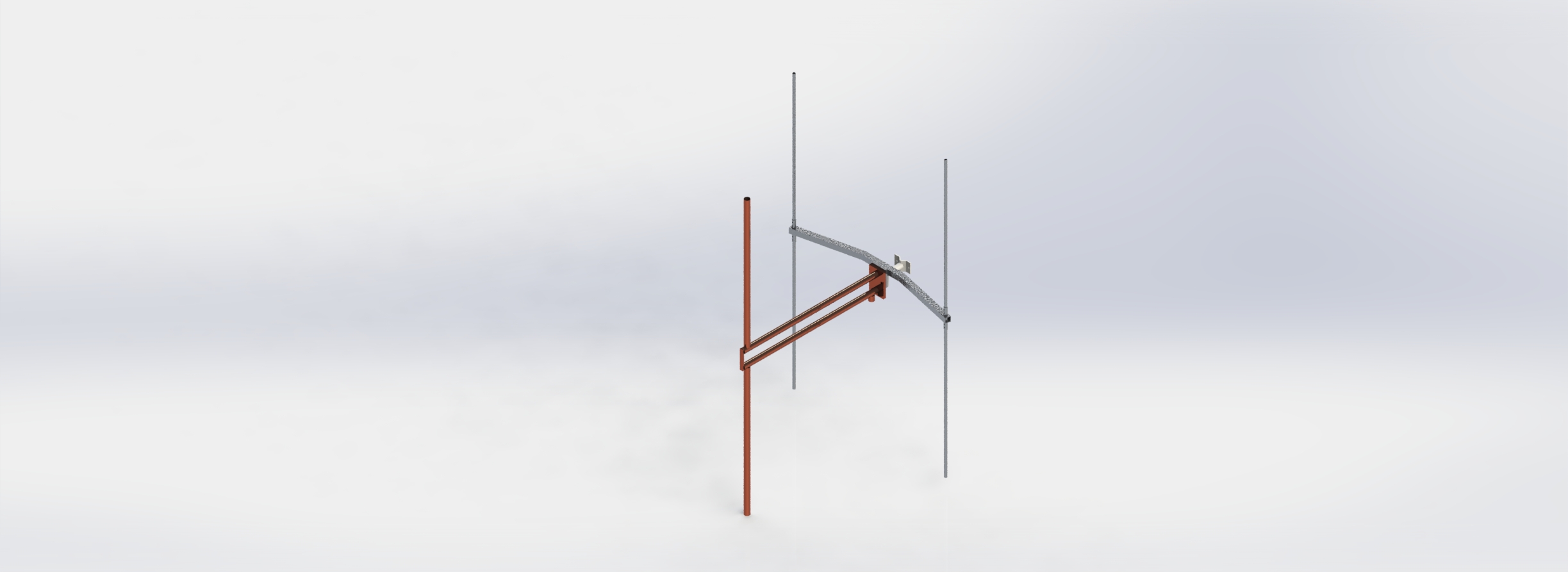

Dipolo de FM com Refletor
Antena para transmissão de FM, com polarização Vertical. Podendo ser confeccionada com cabos coaxiais e divisores, em linha EIA 1 5/8" ou EIA 3 1/8". Ideal para transmissão em média e alta potência. Podendo ser instalada em lateral de torre ou tubulão em topo de torre. Antena de fácil instalação e baixa carga de vento. Pode ser utilizado diagrama de elevação com tilt elétrico e/ou preenchimento de nulo. Possui confecção com alimentação inferior ou central. É produzida, sendo sua estrutura externa em latão e suas conexões internas em cobre e latão banhados a prata. Possui tratamento anticorrosivo com epoxi em coloração branca. Com possibilidade de pressurização plena ou até a entrada da antena. Sistemas com configurações diferentes as apresentadas, entrar em contato.
Desempenho RF
Diagramas de irradiação
Alterne o corte, a projeção e a unidade sem recarregar a página.
Especificação consolidada
Dados técnicos
Características elétricas
| Faixa de frequência | 76.1–108.1 MHz |
|---|---|
| Ganho | Vide tabela |
| Origem do ganho | Referência cadastral |
| HPBW horizontal | 123.71 ° |
| HPBW vertical | 73.3497 ° |
| Polarização | Vertical |
| Potência máxima | 2500 W |
| Conector | — |
| Frequency range | 76,1 a 108,1 MHz |
| Largura de Banda | 500 kHz |
| Polarization | Vertical |
| Nominal impedance | 50 ohms |
| Máxima potência por elemento | 10000 Watts (ΕΙΑ 3 1/8") |
| Ângulo de ½ pot. vertical | Vide tabela |
| VSWR | <1.05:1 |
| Conexão de entrada do sistema | ΕΙΑ 7/8", ΕΙΑ 1 5/8", ΕΙΑ 3 1/8", ΕΙΑ 4 1/16" |
| Proteção elétrica | Por intermédio da estrutura da antena |
Características mecânicas
| Peso | — |
|---|---|
| Dimensões | Vide tabela |
| Número de elementos | — |
| Dimensions | Vide tabela |
| Área exposta | Vide tabela |
| Carga ao Vento | Vide tabela |
| Weight | Vide tabela |
| Resistência a ventos | 180 km/h |
Condições ambientais
Dados ambientais não informados no cadastro técnico.
Controle e interfaces
| RET | — |
|---|---|
| AISG | — |
| Conector | — |
